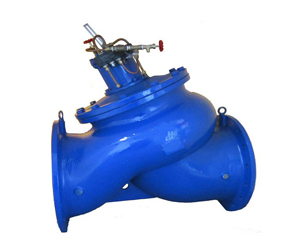

HA006-16Q系列無漩渦節能水泵控制閥(下稱水泵控制閥),是一種控制水泵啟動、停泵、非人為意外停泵等運行特性的水力控制閥門。使其實現啟動軸功率最小,停泵無水錘、泵不逆轉。所控制的泵主要包括給排水領域、各類水廠中量大面廣的離心泵。
水泵控制閥可用于介質溫度≤80℃的各類水廠、給排水、消防、引水排灌、污水處理等場合的泵出口管網上，根據各種水泵的啟動、停泵及運行時不同的技術條件，實現有效的控制。
二．無漩渦水泵控制閥的功能特點:
控制離心泵運行特性的主要功能特點有：
—關閥啟動，減小啟動軸功率；
—關閥停泵，停泵無水錘，泵不逆轉；
—非人為意外斷電時，自動緩閉停泵。削弱停泵水錘，避免水擊力的破壞。
本控制閥的主要?jiǎng)?chuàng)新點有如下四點：
A.閥體內設計了空間導葉，使介質在閥體內流動無漩渦而節能。（專利技術）；
B.內裝動平衡雙室驅動結構。（專利技術）；
C.由雙速驅動開關來實現雙速兩階段啟動，全過程都自動控制，柔性運動無噪聲、安全可靠。
D.啟閉件處于動平衡狀態，自閉性能好。
工作原理:
水泵控制閥采用壓縮空氣作驅動源壓縮空氣驅動活塞作上下運動，活塞通過閥桿連接動平衡設計的閥瓣，實現閥的開啟或關閉。
采用壓縮空氣作為驅動源的理由是清潔環境，使用方便，避免在泵房建置排水溝渠。企業可為用戶解決現場無壓縮空氣的困難。
工作原理詳述如下：
a).控制泵的零流量啟動：
水泵通電啟動時，電磁閥通過延時，處于斷電狀態，壓縮空氣從A處進入電磁閥，
流經C，進入活塞上腔。活塞向下作用力帶動閥桿10和啟閉件3向下運動，活塞下腔的空氣經電磁閥D、E排向大氣，控制閥處于緊閉狀態(見圖3)。
泵達到額定轉速后(按泵的功率不同一般延時(10s～60s)，電磁閥延時結束，電磁閥接受通電指令，自動換向工作。壓縮空氣經電磁閥D處，進入活塞下腔(見圖4)，這時主閥通過雙速開關自動執行先緩啟、后快啟兩階段開啟至全開�；钊锨豢諝饨�(jīng)電磁閥C，從B處排向大氣。
離心泵零流量啟動可平均減小啟動軸功率50%，有效保證電器設備的安全。
b).控制泵的零流量停泵：
當人為斷電停泵時電磁閥先斷電，自動換向工作，這時壓縮空氣又從電磁閥A處經C進入活塞上腔[參見圖3]，活塞下腔與大氣相通排氣，主閥自動緩閉至全閉。緩閉時間可通過專配的針形閥在10秒～40秒之調節。
請注意：全閉過程中水泵一直在運轉，待控制閥全閉，下游管網中水的流速即降至為零時，水泵即自動斷電停泵，這就是零流量停泵無水錘的理論依據和工作原理。也是冠名為水泵控制閥的必備功能！
c).控制非人為意外斷電停泵：
非人為意外斷電，主要是指雷電感應或電路故障停泵，管網內水的流速不為零，根據本說明書式(1)的理論依據，此時無論采用什么形式停泵，必將發生停泵水錘。為避免產生直接水錘，不論輸水管長度如何，皆以采用緩閉方式停泵。
本控制閥在非人為意外斷電時，將自動執行緩閉停泵，緩閉時間可參照第三章第4）節計算或第四章工作原理中b)條所述確定。無論輸水管路長或短，緩閉停泵都可控制水錘時的水擊壓力不超過工作壓力的0.3倍，最大壓力峰值不超過工作壓力的1.3倍。
不超過工作壓力1.3倍安全性依據是：管路設計強度不應低于最大工作壓力的1.5倍。
d).流量無級調節：
流量無級調節即可視為主閥的開度無級調節，當下游流量達到設定值時，由專用控制電路通過電磁閥，同時將壓力水注入活塞上、下腔，活塞作用合力為零，活塞和閥瓣靜止不動，主閥開度不變，穩定地保持下游設定流量不變。
根據調查，這種功能在實際應用中極為個別，而且是短暫性的舉措,又考慮到泵不在額定流量下工作，效率偏低而耗能，所以不詳述了。
六.安裝與調試:
1)安裝前管道應是清潔的，控制閥宜水平安裝。閥體不應承受管路重量，安裝后控制閥的周圍應方便調試和維修，露天安裝注意凍壞和人為破壞。
2)本控制閥電控箱與常規電控箱是一樣的，只要在三相電機電路中的任選一相，安裝延時裝置與電磁閥相接就可以了，電工技工都能信任的。
調試前應根據泵的工作技術條件，檢查控制電路是否正確，泵與電磁閥的異步工作是否合理，調試內容可參照性能特點要求進行。
3)長期停用再使用時，宜清洗工作缸，涂抹無垢潤滑劑，以利于活塞啟動工作。
4)建議在控制閥的下游處安裝一個維修用的閘閥。
七.保養和維修：
1.該系列水泵控制閥實現全自動工作，無需頻繁保養和維修，維修時由具備相應技術的維修者用常用工具即可進行，對于大口徑的水泵控制閥應有相應的起重設施。
2.各種維修都無需拆卸閥體，只要卸除管件和緊固螺栓即可卸下，利用閥體法蘭上的兩個啟頂螺釘卸啟閥蓋，即可取出所有啟閉件進行全面維修，裝配時為逆操作。
3.在維修時對O形密封圈和閥瓣密封墊以及與它們所構成的密封副應謹慎操作，發現損壞應及時修復或更換。
八.常見故障及排除方法：
|
故 障 現 象 |
原 因 分 析 |
排 除 方 法 |
|
泵啟動時閥啟、閉不靈活或相逆 |
1. 電磁閥的控制電路有誤 2. 水泵倒轉 |
1.檢查控制電路并糾正 2.確認水泵轉向正確 |
|
關閉后泄漏 |
1. 壓縮空氣無壓力或壓力不足 2. 介質有雜質影響閥座密封副 |
1.提供活塞工作介質壓力,0.2MPa～0.5MPa 2檢查閥座密封副 |
|
電磁閥不工作 |
1. 控制電路斷路 2. 管路堵塞 |
1.檢查電路并于以修復 2.疏通管路 |
九.運輸和貯存：
1.產品包裝宜用板質箱子封閉包裝，運輸過程中不允許倒置、滾翻，包裝箱不應被損壞。
2.運輸及開箱吊裝等全過程應保證產品完好，對電磁閥的控制管路應倍加注意。
3.產品應貯存在室內，擺放整齊，避免露天浸、淋、曬。
十.質量保證：
在產品說明書規定的正常操作條件下，閥門自發貨之日起保用二年，其間因材料缺陷、制造質量、應由制造廠負責保修、更換保修項目范圍內的零件或整臺產品。
